개   요

H빔 인발코팅재는 흙막이 가시설 토류벽 CIP공법((Cast In Concrete Pile)  SCW공법(쏘일시멘트공법) 혹은 현장타설 콘크리트말뚝 공법 등의 연속벽  공법을 시공할 경우 사용되어지는 H빔을 인발하여 회수하는데 사용되어지는 인발코팅재이다.

특    성   작업이 용이하다. 별도의 접착제가 필요없다. 작업인원이 많이 필요하지 않다. 시공비가 저렴하다. 강제의 방청효과가 있어 녹발생 등을 억제한다. H빔의 매몰될 자재를 재 사용함으로 공사비의 절감이 크다. 보호피막 부위의 콘크리트나 이물질 등을 쉽게 제거함으로 깨끗하게 강재를 보관할 수 있다.

용    도

H빔 인발코팅재

회수된 H빔 방청제


사  용  량

- H빔 인발코팅재로 사용시

  2∼3m²/Kg

  1CAN당 H빔-300×200×10×15인 경우 25∼30M 사용

- 회수된 H빔 방청제로 사용시

  10∼20m²/Kg

사 용 방 법

- 엄지말뚝 인발코팅재로 사용시

  이물질 제거 : H빔에 묻어있는 이물질을 제거.

  H빔의 거치 : 지지대를 사용하여 H빔을 거치.

  용 해 : 포장용기의 하단부위를 토치 등의 직화를 이용하여 용해.

  도 포 : 완전용해된 액상의 제품을 스프레이나 롤러 등을 이용하여 H빔에 도포.

- 회수된 H빔 방청제로 사용시

  H빔의 콘크리트나 흙등의 이물질을 제거.

  용 해 : 포장용기의 하단부위를 토치 등의 직화를 이용하여 용해.

  도 포 : 완전용해된 액상의 제품을 스프레이나 롤러 등을 이용하여 H빔에 도포.

시공과정

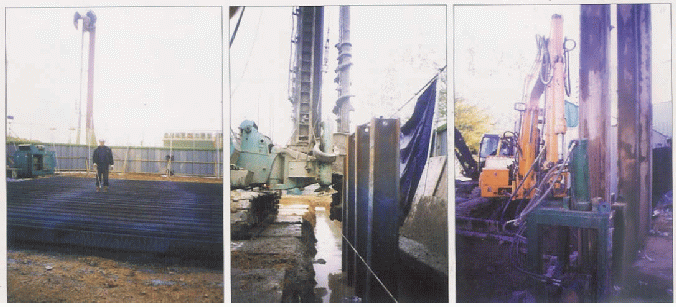

  피막을 칠하는 공정                       천공 및 근입하는 과정                     인발하는과장
  강재를 바닥에 깔고 약품을 칠함      일축 및 삼축장비를 사용하여 천공     포크레인 자동인발기를 이용 인발
                                                   후 근입함

주 의 사 항

용해과정에서 제품의 온도가 높으므로 피부에 접촉을 금함.

참 고 사 항

H빔 인발 후 생성되는 공간은 당사의 무수축 그라우트재로 채우거나  팽창제를 이용하여 시멘트밀크로 채움.

(원가절감분 내역서)

인발시 (70% 예상)

1. 강재대 (Side Pile 300*200) : 12.5 ~ 12.8 m

    13.0m * 368본 = 4,784m 사용시

    4,784m * 0.0654 t/m = 312.9 ton

2. 투입비 분석.

  1) 사장시 312.9t * 505,000원(신재도착도) =       158,014,500원

  2) 인발시 (70% 예상)

    ① 피복비용 4,000원 * 4,784m =                        19,136,000

    ② 인발비용 4,000원 * (4,784m *70%) =             13,395,200

    ③ 보양비 (은박지 및 합판)

       a. 인건비 : (368본 * 9m) * 2,000 =                  6,624,000    (용접공)

       b. 자재비(합판 및 은박지) =                           5,000,000    (지급)

    ④ 그라우팅비 (시멘트포함) 3,350m * 3,000원 =  10,050,000

    ⑤ 인발 상차비

       a. 인건비 : 3,350m * 1,500원 =                       5,025,000    (용접공)

       b. 크레인 : 10일 * 450,000 =                           4,500,000    (지급)

    ⑥ 운반비 : 219t * 15,000 =                                3,285,000    (지급)

    ⑦ 사장대 : 93.9t * 505,000 =                            47,419,500

                                                               계   114,434,700

  3) 절감액 : 158,014,500 - 114,434,700 =              43,579,800원

                                           (생환자재 : 110,595,000원 별도)

인발시 (80% 예상)

1. 강재대 (Side Pile 300*200) : 12.5 ~ 12.8 m

    13.0m * 368본 = 4,784m 사용시

    4,784m * 0.0654 t/m = 312.9 ton

2. 투입비 분석.

  1) 사장시 312.9t * 505,000원(신재도착도) =         158,014,500원

  2) 인발시 (80%예상)

    ① 피복비용 4,000원 * 4,784m =                        19,136,000

    ② 인발비용 4,000원 * (4,784m *80%) =              15,308,800

    ③ 보양비 (은박지 및 합판)

       a. 인건비 : (368본 * 9m) * 2,000 =                   6,624,000    (용접공)

       b. 자재비(합판 및 은박지) =                            5,000,000    (지급)

    ④ 그라우팅비 (시멘트포함) 3,827m * 3,000원 =   11,481,000

    ⑤ 인발 상차비

       a. 인건비 : 3,827m * 1,500원 =                        5,740,500    (용접공)

       b. 크레인 : 10일 * 450,000 =                            4,500,000    (지급)

    ⑥ 운반비 : 251t * 15,000 =                                 3,765,000    (지급)

    ⑦ 사장대 : 61.9t * 505,000 =                             31,259,500

                                                                계   102,814,800

  3) 절감액 : 158,014,500 - 102,814,800 =                 55,199,700원

인발시 (90% 예상)

1. 강재대 (Side Pile 300*200) : 12.5 ~ 12.8 m

    13.0m * 368본 = 4,784m 사용시

    4,784m * 0.0654 t/m = 312.9 ton

2. 투입비 분석.

  1) 사장시 312.9t * 505,000원(신재도착도) =        158,014,500원

  2) 인발시 (90% 예상)

    ① 피복비용 4,000원 * 4,784m =                       19,136,000

    ② 인발비용 4,000원 * (4,784m * 90%) =           17,222,400

    ③ 보양비 (은박지 및 합판)

       a. 인건비 : (368본 * 9m) * 2,000 =                  6,624,000    (용접공)

       b. 자재비(합판 및 은박지) =                           5,000,000    (지급)

    ④ 그라우팅비 (시멘트포함) 4,306m * 3,000원 =  12,918,000

    ⑤ 인발 상차비

       a. 인건비 : 4,306m * 1,500원 =                       6,459,000    (용접공)

       b. 크레인 : 10일 * 450,000 =                           4,500,000    (지급)

    ⑥ 운반비 : 282t * 15,000 =                                4,230,000    (지급)

    ⑦ 사장대 : 30.9t * 505,000 =                            15,604,500

                                                                계   91,693,900

  3) 절감액 : 158,014,500 - 91,693,900 =                66,320,600원

 인발시 (100% 예상)

 1. 강재대 (Side Pile 300*200) : 12.5 ~ 12.8 m

    13.0m * 368본 = 4,784m 사용시

    4,784m * 0.0654 t/m = 312.9 ton

2. 투입비 분석.

  1) 사장시 312.9t * 505,000원(신재도착도) =         158,014,500원

  2) 인발시 (100% 예상)

    ① 피복비용 4,000원 * 4,784m =                        19,136,000

    ② 인발비용 4,000원 * (4,784m *100%) =            19,136,000

    ③ 보양비 (은박지 및 합판)

       a. 인건비 : (368본 * 9m) * 2,000 =                   6,624,000    (용접공)

       b. 자재비(합판 및 은박지) =                            5,000,000    (지급)

    ④ 그라우팅비 (시멘트포함) 4,784m * 3,000원 =   14,352,000

    ⑤ 인발 상차비

       a. 인건비 : 4,784m * 1,500원 =                        7,176,000    (용접공)

       b. 크레인 : 10일 * 450,000 =                            4,500,000   (지급)

    ⑥ 운반비 : 312.9t * 15,000 =                              4,693,500    (지급)

                                                                계    80,617,500

  3) 절감액 : 158,014,500 - 80,617,500 =                 77,397,000원

H-Pile 인발공법 사용과 관련하여 상기와 같이 절감의 효과가 있음을 제시합니다.
