▩ 개
요
드레인 보드는 옹벽배면에 수로를 형성하는 배수판과 토사를 걸러주는 부직포로 형성되어 있어 현행 잡석과
4각단면의 필터로 옹벽배면을 배수처리하는 방법보다 시공성이 우수하고 토사혼입을 막아 배수기능의 저하가 없는 제품입니다.
▩ 특
성
1. 배수판이 수로를 형성하므로 배면의 토압 증가를 억제합니다.
2. 원활한 배수로 인하여 옹벽의 뒷채움부 토사의 동결융해에 따른 손상을 방지합니다.
3. 부직포 휠터를 사용하므로 배수공에 흙이나 부스러기등이 침투하지 못하여 배수공이 막힐 염려가
없습니다4. 배수공에 흙등이 들어가지 않으므로 흙물이 나오지 않아 옹벽의 오염을 방지합니다.
5. 옹벽에 방수층이 있을 경우 원활한 배수에 의해 방수층이 손상되지 않고 성능이
향상됩니다.
▩ 규 격
1.
두 께 : 10mm이상(바닥부터 돌기 상단부까지)
2. 폭 : 800mm
3.
길 이 : 26m롤
|
|
4. 압축강도 : 15.0kg / cm이상
|
▩ 장
점
1. 설치 작업 용이 : 드레인보드는 경량이며 굴곡성이 있어 시공조립이 용이합니다.
2. 작업 능률 향상 : 시공조립이 용이하므로 비숙련공도 작업이 가능합니다.
3. 경비 절감 효과 : 시공이 용이하므로 시공비를 절감할 수 있습니다.
▩ 용
도
1. 기초벽면
2. 축대벽면
3. 교량, 교대 및 박스, 암거
4. 호안벽
5. 보도
6. 댐
▩ 사 용 방
법

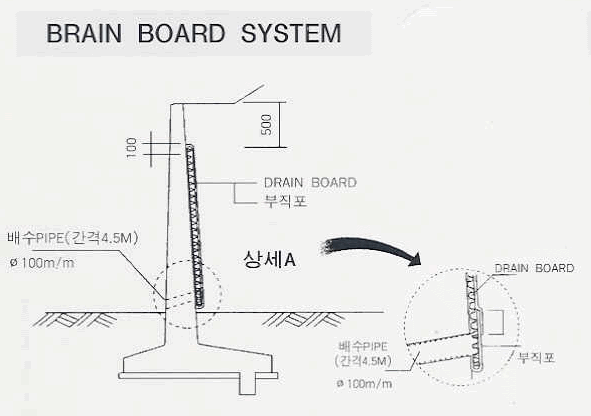

시공순서
|
옹벽벽면
이물질제거
(철선 및 콘크리트 부스러기등) |
드레인보드부착
(콘크리트
GUN 사용) |
부직포부착
(콘크리트GUN사용) |
배수파이프
부위의 정밀시공 |
뒷채움 |
|
